Rigips: BIM elektronická knižnica sadrokartónových konštrukcií

04.11.2016, Mário Juščík | Materiály, technológie, konštrukcie

Divízia Rigips, ktorá patrí do koncernu Saint-Gobain, prináša inovatívne stavebné materiály a technickú podporu v suchej výstavbe. Využíva najmodernejšie know-how z celého sveta, kde Saint-Gobain pôsobí.

Rigipsu tieto poznatky a informácie slúžia na zlepšenie technickej podpory, ktorú poskytuje investorom, architektom, projektantom, montážnikom či koncovým zákazníkom. Na základe zdokonaľovania technickej podpory pre architektov a projektantov (ProArch) reaguje na inovatívne trendy v navrhovaní, projektovaní a spravovaní stavebných objektov, ktoré dnes prináša technológia BIM (Building Information Modeling). BIM elektronická knižnica Rigips slúži architektom a projektantom ako katalóg certifikovaných konštrukcií BIM objektov.


 Projekt Rigips (po kliknutí na obrázok na predloha otvorí v novom okne)




Popis BIM elektronickej knižnice

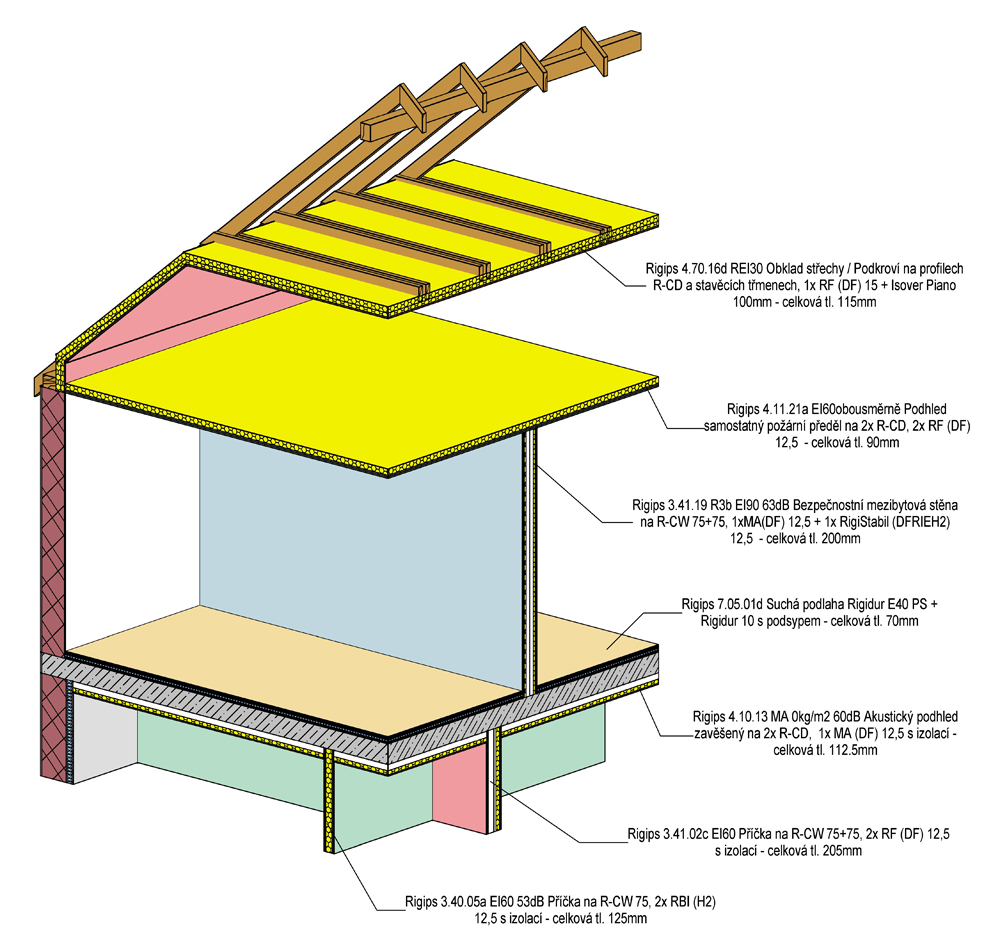

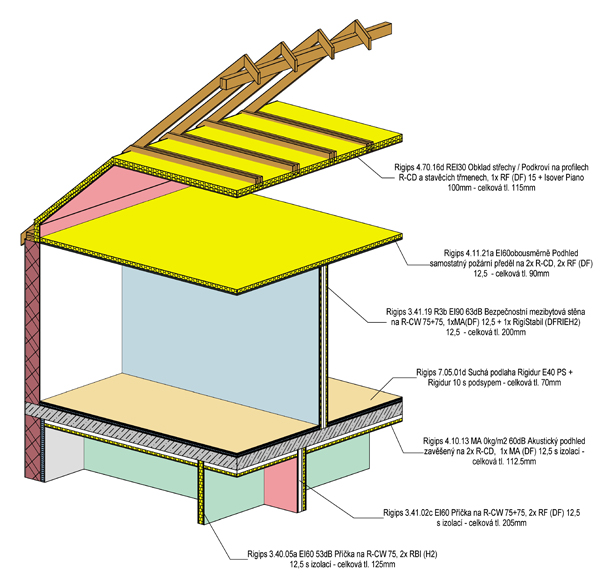

Rigips BIM elektronická knižnica konštrukcií predstavuje digitálnu verziu Atlasu suchej výstavby. V katalógu sú takmer všetky certifikované konštrukcie suchej výstavby, a to: predsadené a šachtové steny, priečky, bezpečnostné konštrukcie, modré akustické konštrukcie, podhľady, podkrovia, suché podlahy, drevostavby a samonosné stropy. BIM elektronická knižnica konštrukcií je spracovaná ako doplnok (Add-In/ Add-On) pre softvér Revit, verzie 2015, 2016 a 2017, a ArchiCAD pre Windows, verzie 18, 19 a 20.

Doplnok pomáha podľa požadovaných parametrov nájsť správnu konštrukciu a následne generuje skladby sendvičových konštrukcií, a tak uľahčuje prácu projektantom a architektom. BIM objekty sú zatiaľ spracované na úrovni LOD 350 (level of details). BIM elektronická knižnica je poskytovaná zadarmo a záujemcovia si ju môžu stiahnuť na webovej stránke www.rigips.sk.


Ako pracovať s katalógom

Po úspešnej inštalácii doplnku sa v menu objaví:

  • ArchiCAD - nová záložka BIM Project a v nej sa zobrazí Rigips
  • Revit- nová záložka BIM Project a v nej sa zobrazí Systémy Rigips

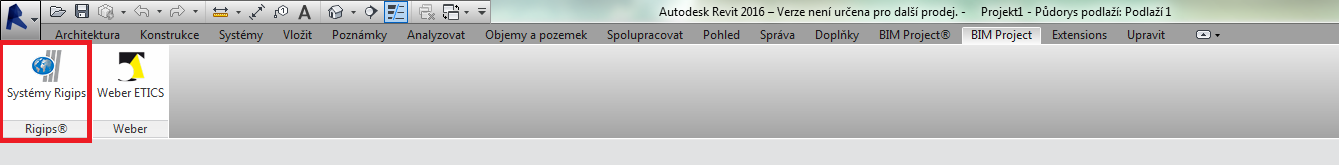

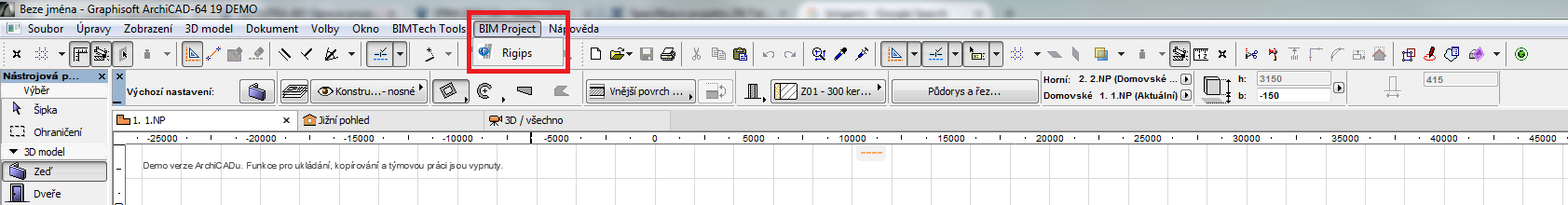

 Nová záložka BIM Project – tlačidlo Rigips v ArchiCADe (hore), nová záložka BIM Project – tlačidlo Systémy Rigips v Revite (dole). Po kliknutí na každý obrázok na predloha otvorí v novom okne.




Po spustení doplnku sa otvorí katalóg Systémy Rigips. V hornom vodorovnom menu doplnku si možno vybrať z deviatich skladieb, a to:

  • Predsadené a šachtové steny,
  • Priečky Rigips,
  • Bezpečnostné konštrukcie,
  • Modré akustické systémy,
  • Podhľady,
  • Podkrovie, strechy a stropy,
  • Suché podlahy,
  • Drevostavby,
  • Samonosné stropy.

Jednotlivé kategórie obsahujú vlastný zoznam skladieb konštrukcií v danej kategórii. Užívateľ môže po vybratí kategórie filtrovať zoznam skladieb podľa kódu skladby vychádzajúceho z Atlasu suchej výstavby, podľa rozmerových alebo technických požiadaviek na tú-ktorú konštrukciu, napr. požiarna odolnosť, vzduchová nepriezvučnosť atď.

Po zvolení požadovanej konštrukcie sa v dolnej časti zobrazí axonometria s pôdorysom a popisom vybranej konštrukcie. Ak užívateľ potrebuje viac informácií o danej konštrukcii, čiže technický list konštrukcie, získa ho kliknutím na tlačidlo Technický list, príp. detail konštrukcie v PDF (tlačidlo Detaily). Ak si používateľ zvolil potrebnú skladbu, nasleduje jej generovanie, čo možno vykonať dvoma spôsobmi:

  • Kliknutím na tlačidlo Vytvoriť konštrukciu – doplnok pridá zvolenú skladbu do zoznamu daných typov (Revit), sendvičových konštrukcií (ArchiCAD) vždy pre zodpovedajúci typ konštrukcie (múr, strecha atď.).
  • Kliknutím na tlačidlo Aplikovať na výber – doplnok vytvorí príslušný typ (Revit), sendvičovú konštrukciu (ArchiCAD) a tú priradí konkrétnym objektom, pokiaľ tento objekt bol označený pred spustením doplnku Systémy Rigips.

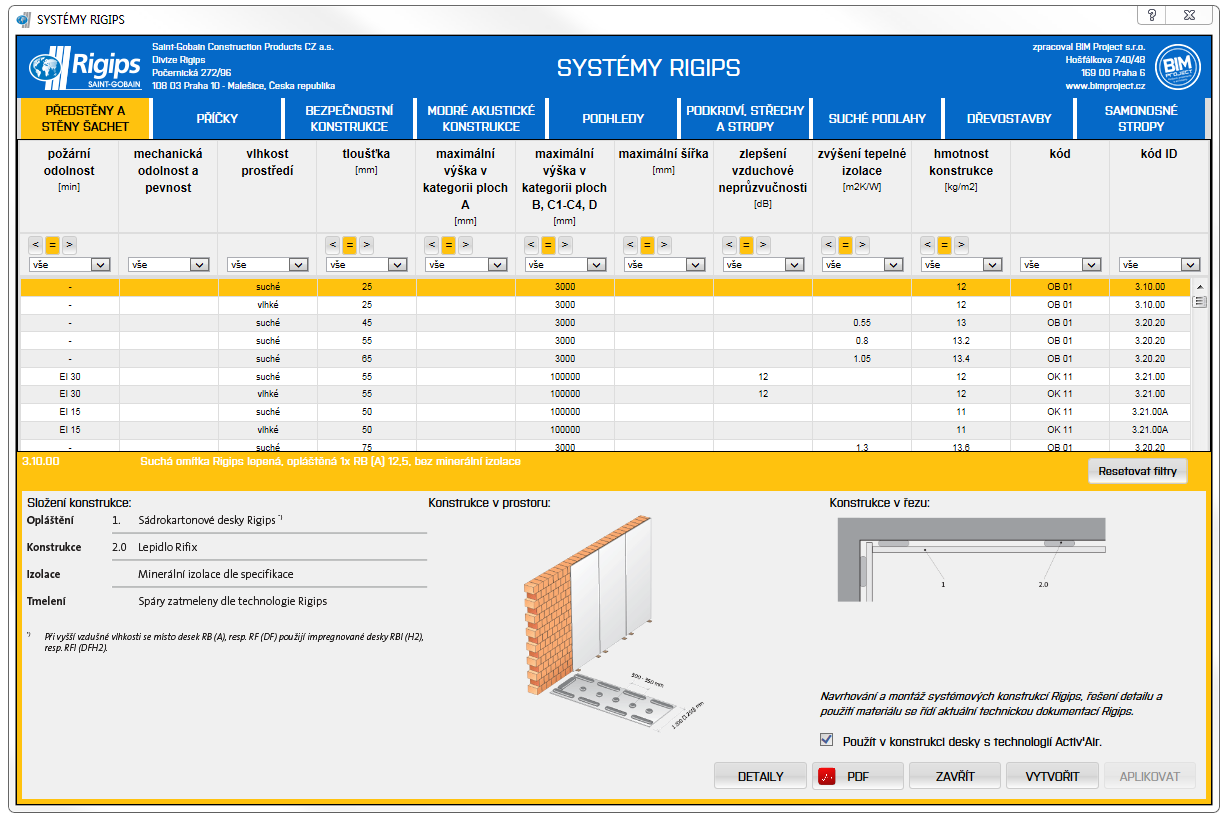

 Katalóg Systémy Rigips (po kliknutí na obrázok na predloha otvorí v novom okne)

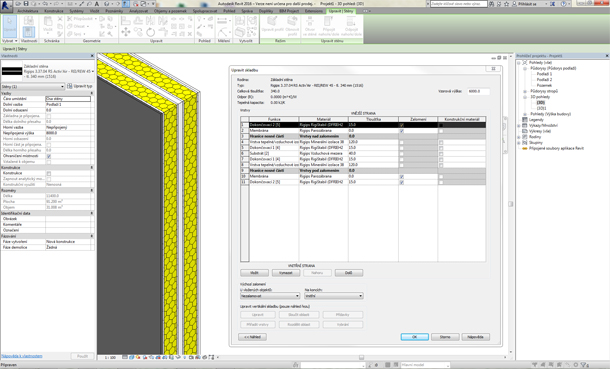

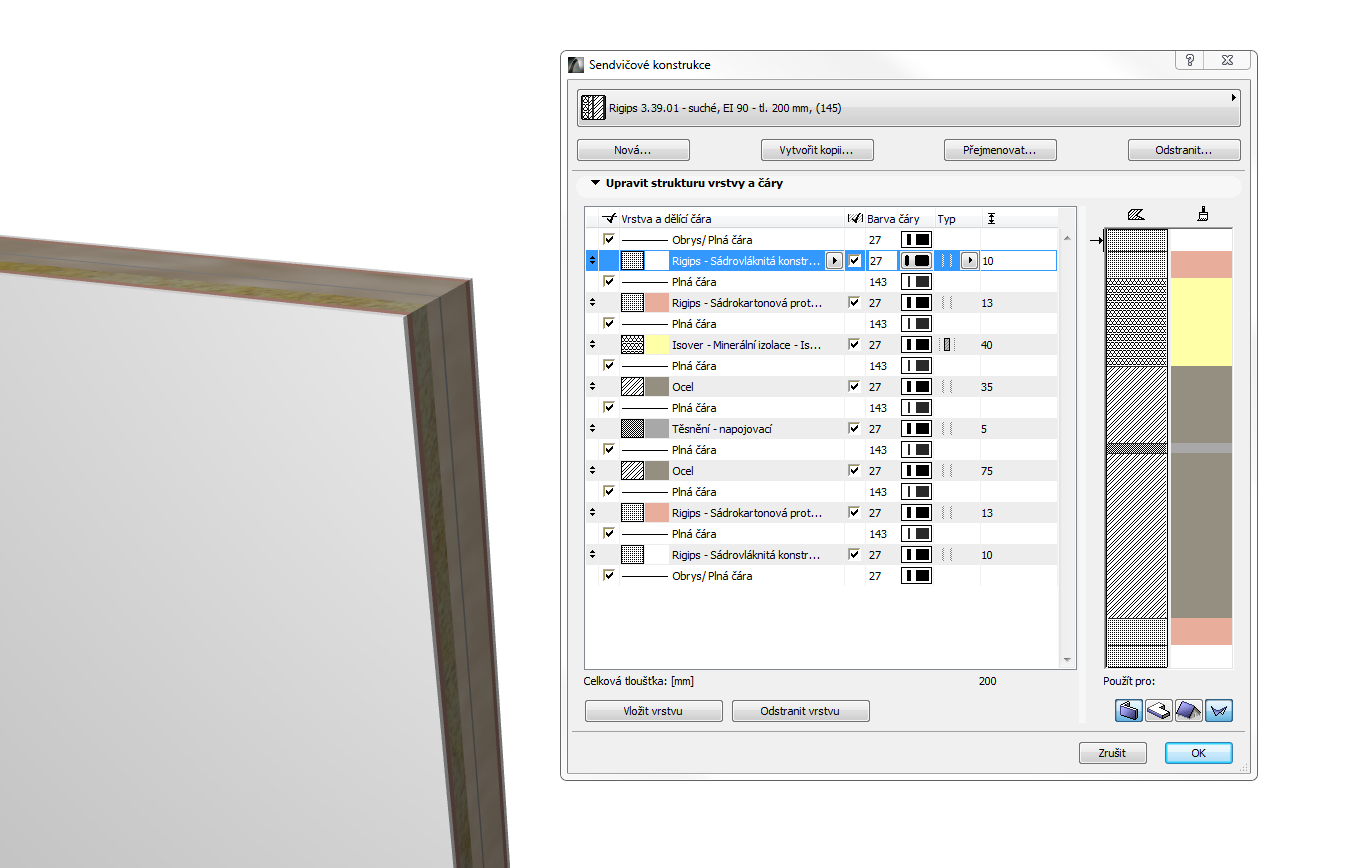

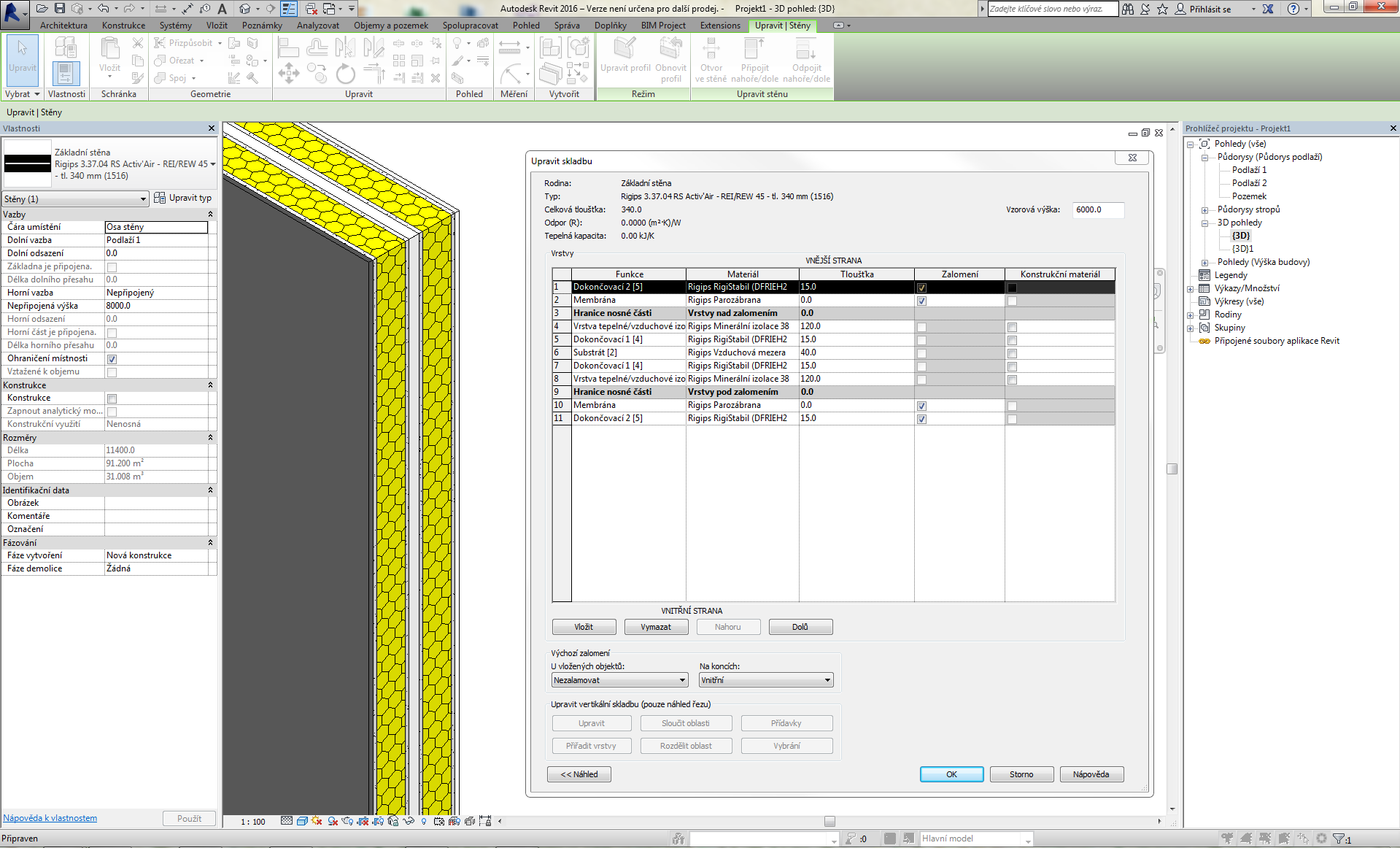

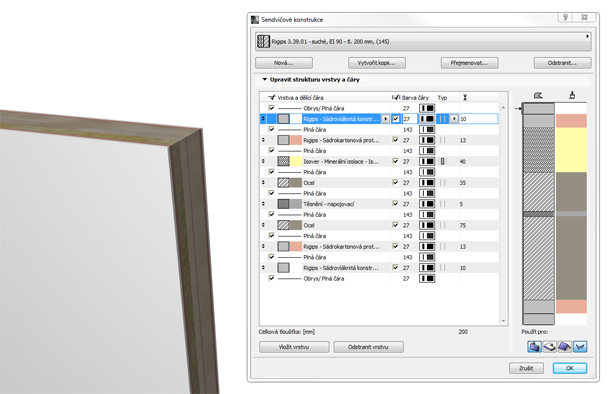

 Ukážka BIM konštrukcií v ArchiCADe (hore) a Revite (dole). Po kliknutí na každý obrázok na predloha otvorí v novom okne.




Viac informácií o BIM elektronickej knižnici a práci s knižnicou BIM objektov vám poskytnú telefonicky na č. 0903 253 659 alebo mailom na adresách mario.juscik@saint-gobain.com alebo technickyservis@rigips.sk.
