Solárny systém od Vaillantu pre športovú halu v Seredi

08.12.2014, Oľga Gluštíková | Materiály, technológie, konštrukcie

Ako čo najefektívnejšie vyriešiť prípravu teplej vody a zároveň ušetriť peniaze? Takto premýšľalo vedenie Obchodnej akadémie v Seredi, keď hľadalo riešenie pre svoju športovú halu.

Obchodná akadémia na Mládežníckej ulici má zhruba 200 študentov. Patrí k nej veľký športový areál zložený z rozľahlej haly, menšej telocvične a neďalekej posilňovne. Hala pritom neslúži len študentom z desiatich tried strednej školy. Na šport, zábavu a relax ju permanentne využívajú aj športové kluby. Patria k nim hádzanári, florbalisti, basketbalisti a hráči futsalu, k dispozícii je aj tenisové ihrisko.

Ide o vyhľadávanú športovú halu, keďže je najväčšia v Seredi a jej blízkom okolí. Objekt má zastavanú plochu 1 177 m², výška haly je do 9 metrov. Skolaudovali ju v roku 1983. Škola sa napokon rozhodla pre solárny systém.

Snaha o úsporu energií

Prípravu teplej vody pre športovú halu do júla 2014 zabezpečovala centrálna kotolňa vzdialená 200 metrov od budovy. Cez rozvody v zemi však unikalo teplo a dochádzalo k značným tepelným stratám.

"Pôvodne sme plánovali vyriešiť prípravu teplej vody elektrickým bojlerom umiestneným v objekte. Priemerný počet slnečných dní v našom regióne je veľmi vysoký, a tak nám projektant predostrel ako vhodnejšie riešenie inštaláciu solárneho systému," hovorí Iveta Belányiová, riaditeľka školy. Do projektu akadémia išla s podporou Trnavského samosprávneho kraja.

Hlavným prínosom solárneho systému je jednak ochrana životného prostredia a nižšie emisie CO₂, jednak podstatne nižšie účty za energie. V projekte sa počítalo s 50-percentnou úsporou energie na prípravu teplej vody. Vychádzalo sa pritom z toho, že v hale je počas silnej prevádzky denná spotreba tepla na ohrev vody maximálne 210 kWh pri počte zhruba 100 osôb.

Inštalácia solárneho systému

Solárnu zostavu nainštalovali v seredskej Obchodnej akadémii v polovici júla 2014. Pripojila sa k časti existujúcich rozvodov, ktoré sú priamo v priestoroch športovej haly. "Po dohode so spoločnosťou Vaillant sme sa rozhodli pre inštaláciu solárneho systému so šiestimi solárnymi kolektormi," pokračuje I. Belányiová.

Zostavu tvoria solárne kolektory typu drain-back, solárna stanica, bivalentný zásobník teplej vody a elektrický kotol ako záložný zdroj. Zapojenie a spustenie solárneho systému trvalo zhruba dva týždne. Ide o zostavu značky Vaillant, ktorá je vhodná pre väčšie budovy, či už ide o bytové domy, alebo kancelárske objekty.

"Znižuje energetickú náročnosť objektov a svoje uplatnenie nájde nielen vo veľkých objektoch, ale aj v rodinných domoch. Kolektorové pole zvykne mať rozlohu maximálne 30 m², pričom pre športovú halu v Seredi sme nainštalovali zhruba 15 m²," spresňuje Jaroslav Rehuš, produktový manažér spoločnosti Vaillant Group Slovakia.

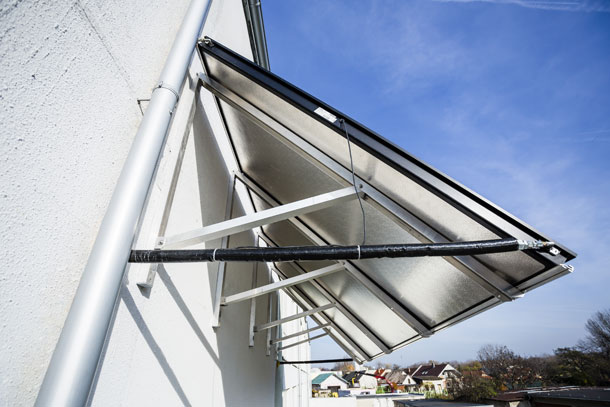

• Solárne kolektory sú dimenzované na 80 percent pre nepravidelnú prevádzku haly

Unikátny systém drain-back

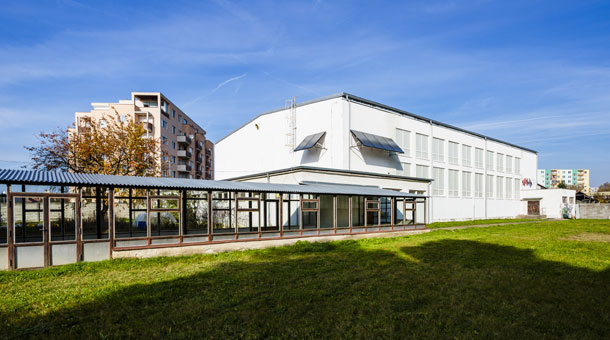

Na dve bočné steny športovej haly sa nainštalovalo šesť solárnych kolektorov typu drain-back. "Netradične boli namontované na fasádu. Na jednu stenu objektu sa umiestnili dva a na ďalšiu štyri kolektory s orientáciou na juhozápad. Rozmiestnili sme ich tak, aby sme dosiahli čo najväčší slnečný zisk," poznamenáva J. Rehuš.

Tieto kolektory pracujú na unikátnom beztlakovom princípe drain-back, čiže voľnom stečení solárnej kvapaliny naspäť do solárneho výmenníka. Keď solárny systém nie je v činnosti – či už preto, že nie je potrebné odoberať energiu zo slnka, alebo je solárny zisk minimálny, kvapalina stečie z kolektorov do zásobnej nádrže a nedochádza k jej prehrievaniu.

"Solárna kvapalina vďaka tomu rýchlo nedegraduje, čím možno zvýšiť životnosť systému a užívateľom znížiť ich náklady. Navyše, vyhnete sa problémom s protimrazovou ochranou a prehrievaním kolektorov," opisuje J. Rehuš výhody tohto typu kolektorov oproti iným zariadeniam.

Príprava teplej vody

Solárne kolektory sú nadimenzované na 80 percent z dôvodu nepravidelnej prevádzky, aká býva v športovej hale. Prepojenie kolektorov a solárnej stanice realizátor viedol po fasáde, po vnútornej stene haly a pod stropom chodby do strojovne. Tá bola vybudovaná v dennej miestnosti pre upratovačku. Prívod studenej vody, výstup teplej vody a cirkulačné potrubie sú vedené v existujúcom kanáli a napojené na existujúce rozvody priamo v objekte.

Teplo získané v solárnych kolektoroch sa v doskovom výmenníku tepla solárnej stanice Vaillant auroFLOW plus VPM 15 D odovzdáva do vykurovacej vody, ktorá v 500-litrovom zásobníkovom ohrievači Vaillant auroSTOR VIH S 500 ohrieva pitnú vodu. Príprava teplej vody sa sa ovláda reguláciou integrovanou v solárnej stanici.

"Ako záložný zdroj, ktorý ohreje vodu v prípade, že je nedostatok slnečného žiarenia, bol osadený elektrokotol Vaillant eloBLOCK VE 18 s výkonom 18 kW," dodáva J. Rehuš.

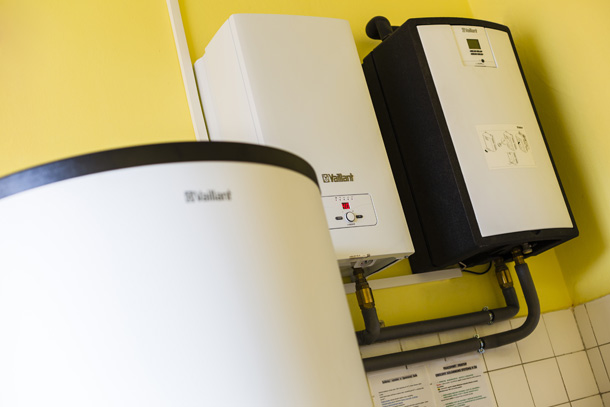

• Zostavu tvorí okrem solárnych kolektorov aj solárna stanica, bivalentný zásobník teplej vody a elektrický kotol ako záložný zdroj

Praktický, bezúdržbový systém

Predpokladaná návratnosť inštalovaného solárneho systému je dva až päť rokov, podľa miery spotreby teplej úžitkovej vody v športovej hale. "Za prvý mesiac sa solárnemu systému podarilo ušetriť 641 kWh elektrickej energie, čo je v prepočte zhruba 120 eur," poukazuje na výsledky riaditeľka školy I. Belányiová.

Pre budovu bol zároveň vypracovaný nový energetický certifikát, pričom príprava teplej vody spadá do kategórie B. Vedenie Obchodnej akadémie do budúcnosti ráta s prepojením existujúceho zariadenia na prípravu teplej vody aj s blízkym objektom telocvične a posilňovne.

"Výhodou je, že ide o bezúdržbový systém. Pri odstavení systému – najmä počas letných prázdnin, nehrozia vysoké stagnačné teploty a prehrievanie systému ako pri klasických solárnych systémoch," uzatvára J. Rehuš. Solárny systém aj elektrický kotol odporúča kontrolovať vyškoleným technikom raz ročne. Na celý solárny systém bola Obchodnej akadémii v Seredi poskytnutá záruka tri roky.
