Technológie Schüco v kancelárskej budove v nemeckom Esslingene

21.05.2018, Juraj Turzo | Budovy

Nové sídlo zväzu zamestnávateľov Südwestmetall v nemeckom meste Esslingen vzbudzuje pozornosť nielen svojím vzhľadom. Unikátne je aj z pohľadu energetických úspor a tepelnoizolačných vlastností.

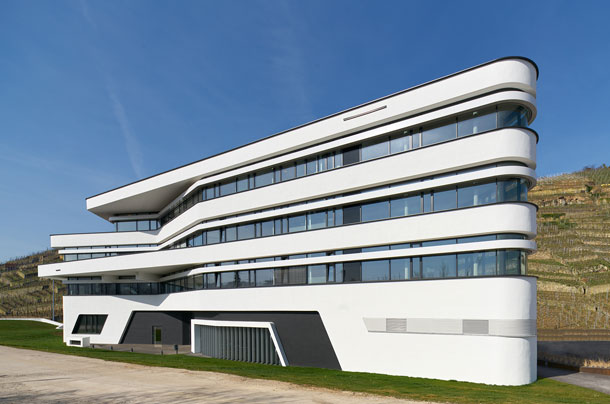

Cestujúci, ktorí idú vlakom medzi Stuttgartom a Ulmom, pri pohľade z okna neprehliadnu nový objekt na západnom okraji mesta Esslingen. Žiarivo biela budova s dynamickými formami je novým sídlom Neckar-Fils, regionálnej skupiny zväzu Südwestmetall. Tu si členovia zväzu zamestnávateľov budú vymieňať myšlienky a znalosti či organizovať konferencie.

Nevšedná budova nevyniká len svojím vzhľadom. Architekti zo štúdia [fritzen 28] v nej použili aj najnovšie udržateľné technológie: zámerne zvolili fasádny systém Schüco FW 50+.HI, ktorý zaručuje maximálnu tepelnú izoláciu a ktorého elegantné štíhle profily vytvárajú doslova priehľadné kancelárie. Originálne pracovné prostredie s dostatkom prirodzeného svetla ponúka aj krásne výhľady na neďalekú vinicu.

Vrstvenie typické pre vinicu

To, ako umiestniť objekt na pozemku, nebolo pre architektov zo štúdia [fritzen 28] v Esllingene jednoduché. Budova je posledná v novozastavanej oblasti s rôznorodým využitím. Zužujúca sa trojuholníková stavba je vklinená medzi železničnú trať, rušnú cestu a vinicu v pozadí. Architektom sa podarilo vytvoriť plynulý prechod medzi prírodou a zástavbou a zatraktívniť vstup do mesta.

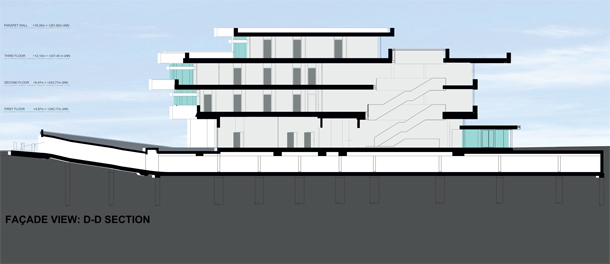

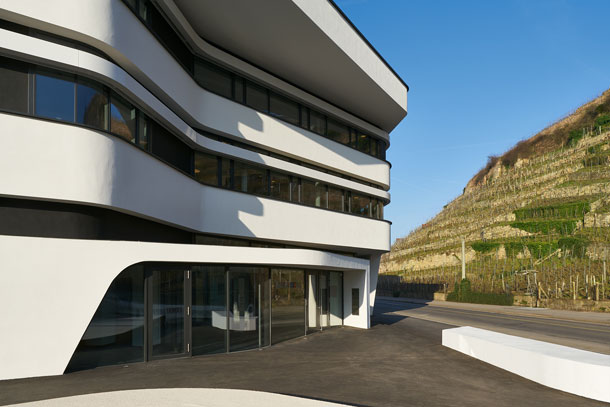

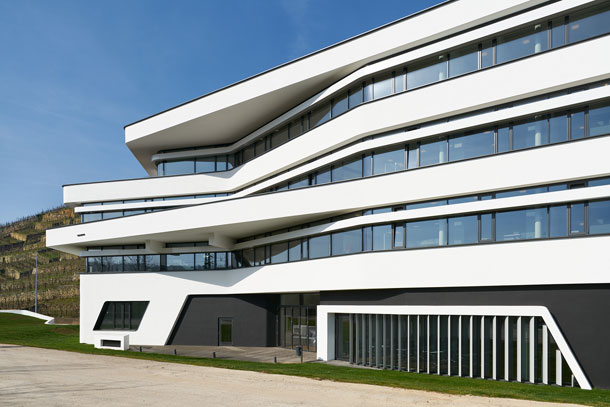

Na západnej strane má budova odstupňované poschodia, čo vytvára plynulý prechod do susednej zástavby. Prvý, najnižší stupeň tvorí biela oporná stena, ktorá vedie z hornej časti územia pozdĺž cesty a potom sa dynamicky stáča smerom k vjazdu do podzemných garáží. Hlavnú inšpiráciu architektom poskytli vinice s typickým horizontálnym vrstvením svahu a s oblúkovými krivkami.

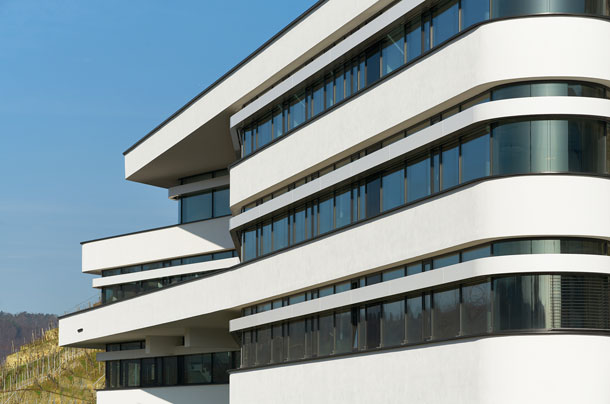

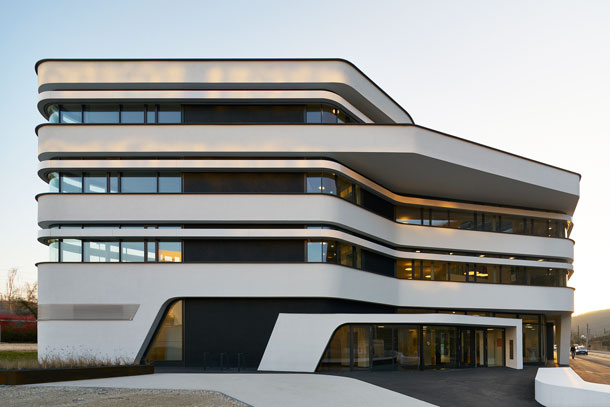

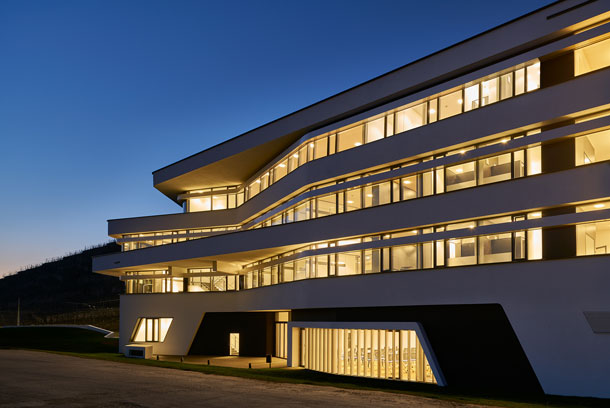

Budova s amorfnou, neurčitou formou v sebe tieto prvky reflektuje. Každé zo štyroch podlaží je iné. Ustupujú do pozadia alebo, naopak, vyčnievajú, vytvárajú terasy a ponúkajú rôznorodé pohľady zvnútra aj zvonku. Na fasáde sú striedavo použité kontinuálne pásové okná a veľké biele medziokenné panely, ktoré atraktívne vrstvenie ešte viac zdôrazňujú.

Podstatou objektu je komunikácia

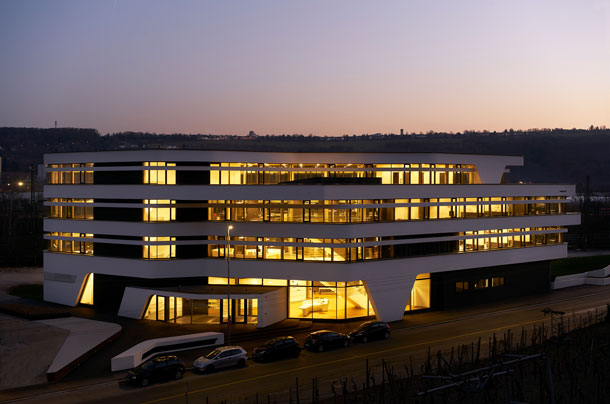

Budova zvonku pôsobí otvorene a doslova láka nazrieť do nej. Vnútri je zaliata denným svetlom a ponúka priestor na komunikáciu a rokovania. Centrálnym prvkom objektu je vnútorné átrium obklopené plochou, kde sa môžu organizovať schôdzky – je tu foyer, recepcia, zasadacia sála a ďalšie miestnosti.

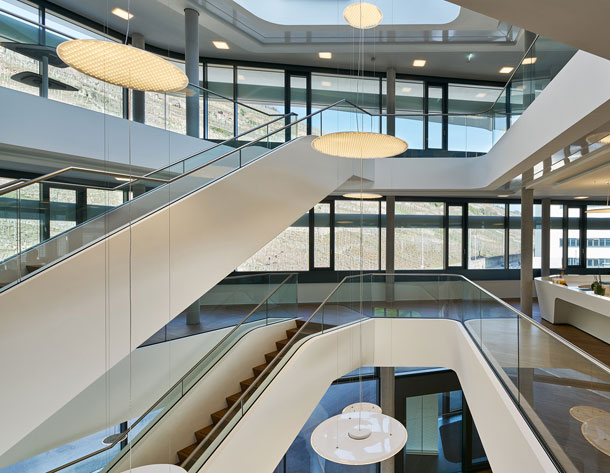

Otvorenú atmosféru posilňujú zavesené diskovité LED svetlá a široké jednoramenné schodisko. Z doslova priehľadných miestnosti možno vďaka rozsiahlym pásom okien pozorovať vonkajšiu zeleň a vinicu. Jednoducho zariadený interiér stavil na bielu farbu a bambus.

Ucelený udržateľný koncept

Sofistikovaný energetický koncept objektu spracovala firma Transsolar. Energiu na vykurovanie a chladenie získava budova so železobetónovou konštrukciou pomocou tepelného čerpadla z podzemnej vody. Systém tepelne aktívnych stropov kontroluje vnútornú teplotu a efektívna omietka redukuje hluk v miestnostiach.

V strope sú použité špeciálne pohlcovače hluku, vďaka ktorým nebolo nutné inštalovať závesné akustické podhľady. Umiestnené sú iba výnimočne v niektorých miestnostiach s vyššími požiadavkami na zvukovú izoláciu, napríklad v otvorených priestoroch sekretariátu alebo zasadačke. Mechanická priečna ventilácia, vetranie s výmenníkom tepla a osvetlenie založené len na LED technológii sú tiež súčasťou uceleného udržateľného konceptu.

K energetickej bilancii významne prispieva stĺpikovo-priečnikový fasádny systém Schüco FW 50+.HI. Umožňuje dosiahnuť požadovanú kombináciu tepelnej a zvukovej izolácie. Predsa len, budova leží medzi rušnou cestou a železničnou traťou. U architektov [fritzen 28] toto riešenie vyhralo aj pre svoju flexibilitu, vďaka ktorej bolo možné navrhnúť početné zaoblenia.

Ďalšou výhodou je úzka pohľadová šírka stĺpikov, jednotlivé okenné jednotky tak vyzerajú ako súvislé pásové okná typu Schüco AWS 90 BS.HI+. Fasádny systém možno navyše použiť ako stropné zasklenie, čo sa využilo na zastrešenie nad centrálnym átriom.

Na systémové riešenia Schüco sa developeri spoliehali aj v ďalších oblastiach. Všetky prvky požiarnej ochrany tvoria systémy Schüco FW 50+ BF a Schüco FW 60+ BF. Pred spoločenskou miestnosťou sú vertikálne nainštalované pohyblivé veľkoformátové lamely Schüco ALB. Poskytujú ideálne svetelné podmienky pre rôzne príležitosti, zatienenie pri premietaní prezentácií či iných projekcií a dostatok svetla pri príhovoroch.

Detaily projektu v Esslingene

• Projekt: Správna budova Südwestmetall, Esslingen, Nemecko
• Klient: Zväz zamestnávateľov Südwestmetall, regionálna skupina Neckar-Fils, Esslingen, Nemecko
• Architekt: [fritzen 28] architekten, Esslingen, Nemecko
• Zhotoviteľ fasádnych konštrukcií: Starz Metallbau GmbH & Co. KG, Aalen Ebnat, Nemecko

Použité systémy Schüco

• Fasádny systém Schüco FW 50 + .HI
• Protipožiarne fasádne systémy Schüco FW 50+ BF a FW 60+ BF
• Okenný systém Schüco AWS 90 BS.HI +
• Veľkoformátové lamely Schüco ALB ako ochrana proti slnku
• Dverový systém Schüco ADS 80 FR 30

Foto: Schüco International KG

Vizualizácia: [fritzen 28] architekten
